سیکل تبرید و قطعات آن در تجهیزات پزشکی و آزمایشگاهی
🌡️ مقدمه: نقش محوری سیکل تبرید در پایداری علمی
سیستمهای برودتی، از سادهترین یخچالهای آزمایشگاهی تا پیچیدهترین چمبرهای پایداری (Stability Chambers) و فریزرهای فوقسرد (ULT Freezers)، همگی بر اساس یک اصل واحد یعنی سیکل تبرید تراکمی بخار (VCRC) کار میکنند.
در حوزه تخصصی تعمیرات و کالیبراسیون تجهیزات پزشکی و آزمایشگاهی (دامنه samenservice.com)، درک عمیق از این سیکل نه یک مزیت، بلکه یک ضرورت است. دقت عملکرد این سیستمها مستقیماً بر نتایج تحقیقات، کیفیت داروها و اعتبار استاندارد ISO 17025 تأثیر میگذارد. هدف این مقاله، ارائه یک راهنمای مرجع و جامع برای متخصصان و کاربران فنی است.
🔄 اساس ترمودینامیک: اجزای اصلی سیکل و نمودار P-H
سیکل تبرید، یک چرخه ترمودینامیکی بسته است که بر پایه تغییر فاز مبرد (Refrigerant) کار میکند. این چرخه شامل چهار جزء اصلی است که دائماً در حال تبادل انرژی و فشار هستند.

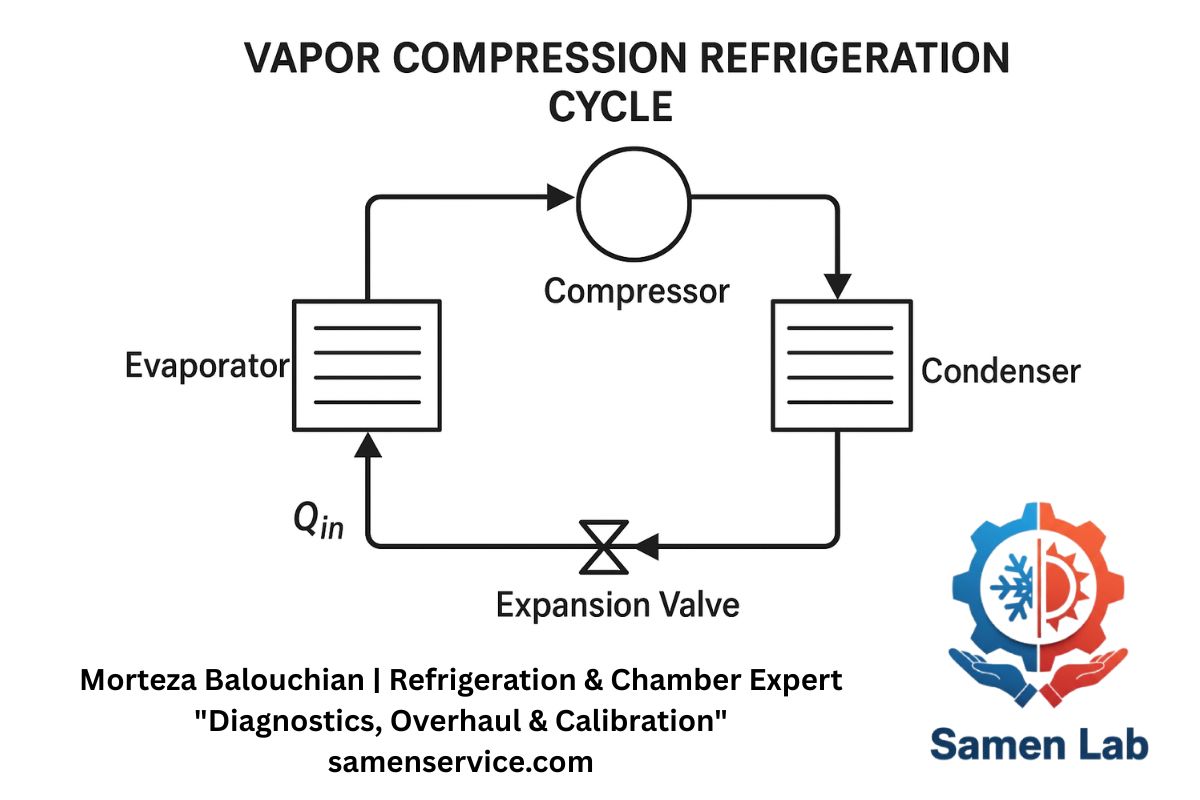

شماتیک کلی سیکل تبرید
| قطعه | وظیفه اصلی | وضعیت مبرد ورودی | وضعیت مبرد خروجی |
|---|---|---|---|
| کمپرسور | افزایش فشار و دما | گاز کمفشار، فوقگرم | گاز پرفشار، فوقگرم |
| کندانسور | دفع گرما (چگالش) | گاز پرفشار، فوقگرم | مایع پرفشار، مادرسرد (Subcooled) |
| شیر انبساط | کاهش فشار (فلشینگ) | مایع پرفشار، مادرسرد | مخلوط مایع/بخار کمفشار |
| اواپراتور | جذب گرما (تبخیر) | مخلوط کمفشار | گاز کمفشار، فوقگرم (Superheated) |

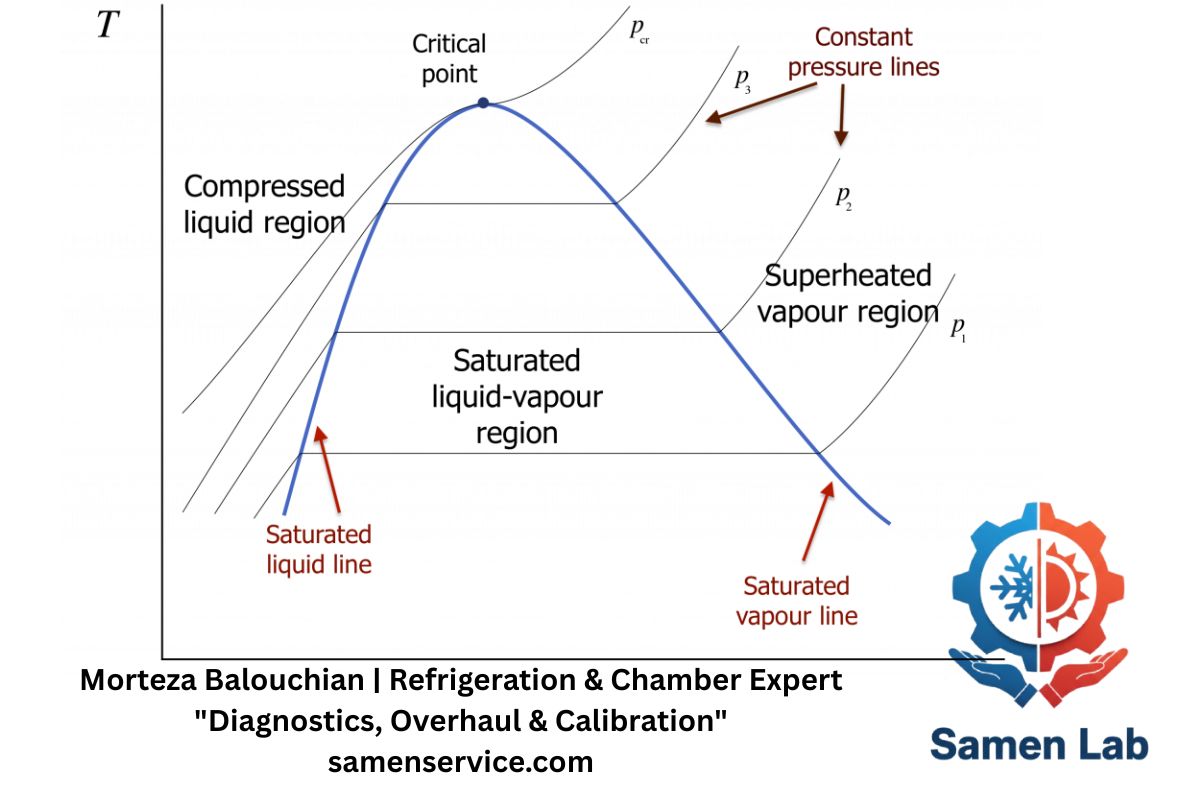

تحلیل نمودار فشار-آنتالپی (P-H Diagram)
نمودار P-H ابزار اصلی برای تحلیل راندمان سیستم، محاسبه ظرفیت تبرید (Qe) و تشخیص مشکلات Superheat و Subcooling است. چهار فرآیند روی این نمودار عبارتند از:
- A → B (کمپرسور): تراکم آیزنتروپیک
- B → C (کندانسور): دفع گرما در فشار ثابت
- C → D (شیر انبساط): انبساط ایزواِنتالپیک
- D → A (اواپراتور): جذب گرما در فشار ثابت
تأکید فنی: نادیده گرفتن تنظیمات Superheat در خروجی اواپراتور میتواند منجر به Liquid Slugging (ورود مایع به کمپرسور) و خرابی پرهزینه آن شود.
🛠️ تشریح و لینکدهی تخصصی به قطعات کلیدی
در این بخش، هر یک از اجزای اصلی با جزئیات فنی بیشتر معرفی شده و به صفحات خوشهای (Cluster Pages) عمیقتر لینک داده میشوند:
کمپرسور (Compressor): قلب سیکل تبرید
عملکرد: موتور محرک سیکل و تبدیل انرژی مکانیکی به انرژی فشار.

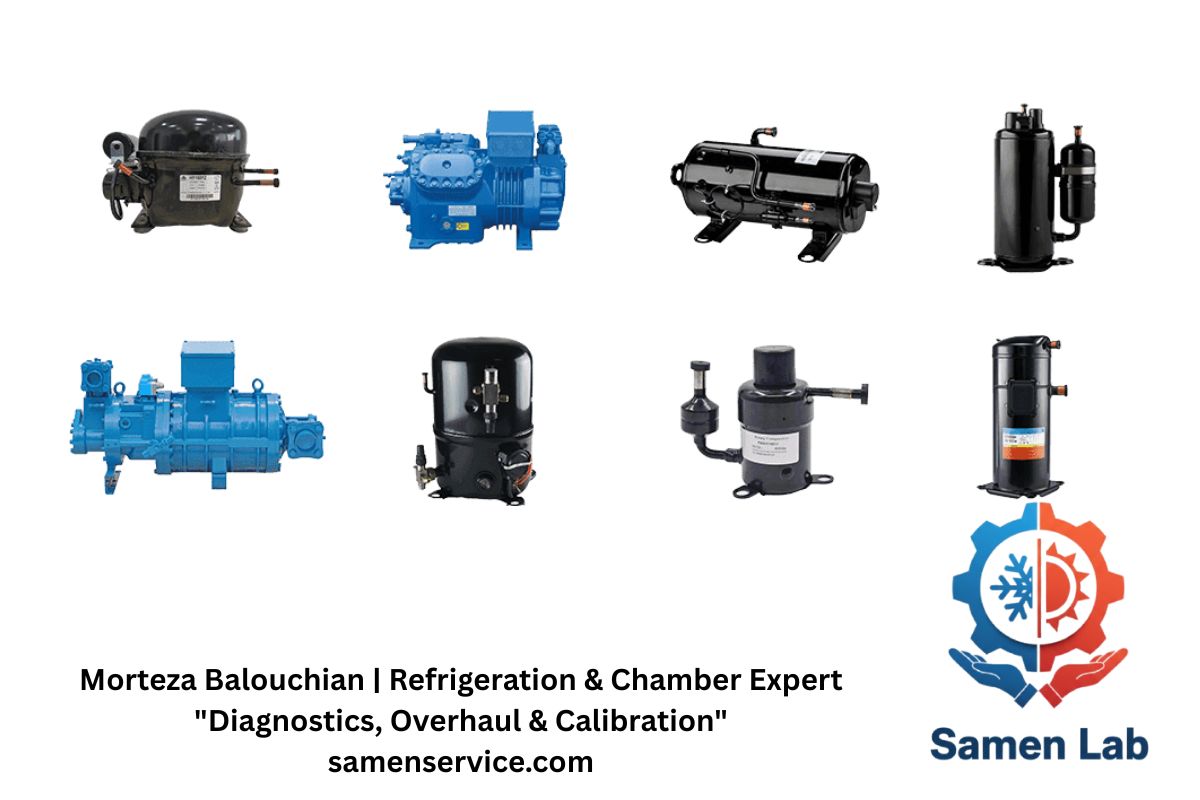

انواع رایج:
- اسکرال (Scroll): در چیلرهای دقیق و چمبرهای بزرگ به دلیل راندمان بالا و صدای کم.
- پیستونی (Reciprocating): در سیستمهای با نیاز به نسبت تراکم بالا، مانند فریزرهای فوقسرد (ULT).
خرابیهای کلیدی: خرابی الکتریکی سیمپیچ، Short Cycling، قفل شدن روتور (Locked Rotor).
کندانسور (Condenser) و اواپراتور (Evaporator): مبدلهای حرارتی

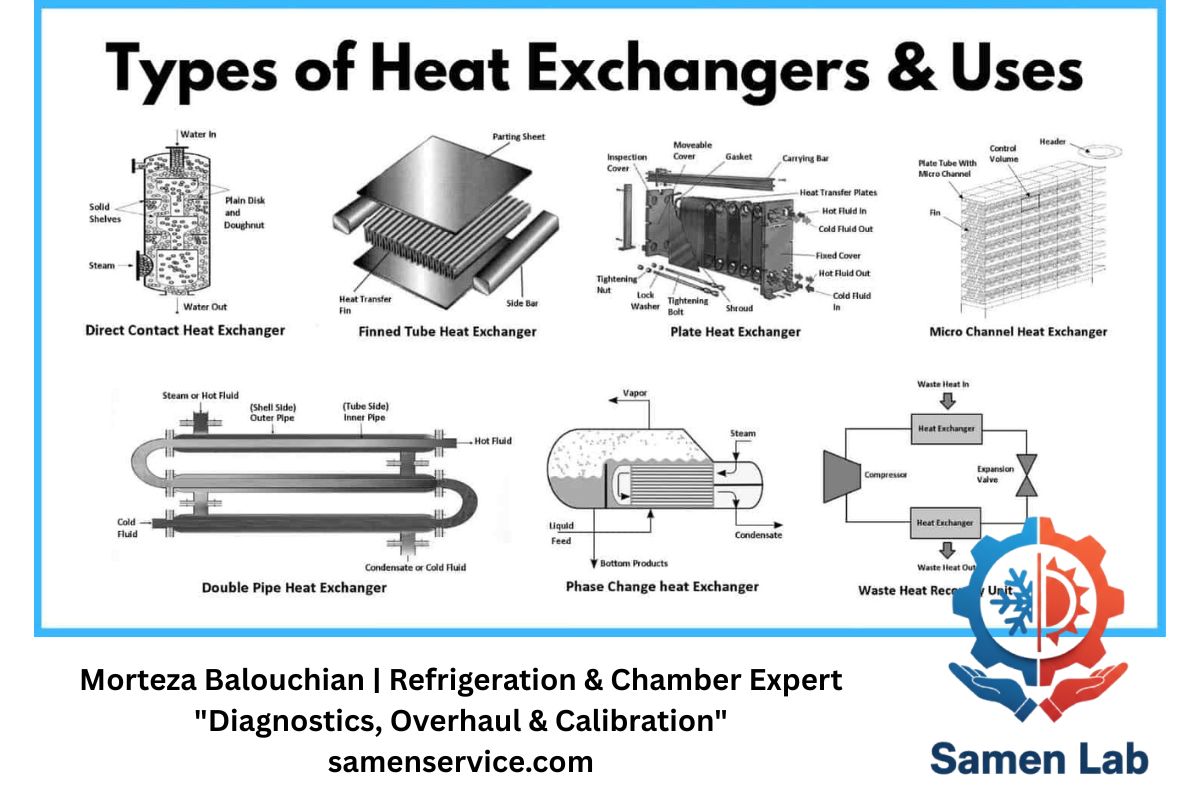

این دو قطعه وظیفه انتقال گرما را بر عهده دارند: کندانسور گرما را به محیط دفع میکند و اواپراتور گرما را از محیط جذب میکند.
| قطعه | محل نصب | عملکرد حیاتی | چالشهای فنی |
|---|---|---|---|
| کندانسور | خارج از محفظه | دفع دقیق گرما و اطمینان از Subcooling کافی | گرفتگی کویلها (Fouling)، فشار دیسشارژ غیرعادی |
| اواپراتور | داخل محفظه | جذب گرما و اطمینان از Superheat مناسب برای کمپرسور | یخزدگی (Frost Build-up)، کمبود انتقال حرارت |
شیر انبساط (Expansion Valve): دقت جریان مبرد
عملکرد: کنترل جریان مبرد ورودی به اواپراتور به منظور حفظ مقدار صحیح Superheat در خروجی آن. این قطعه مستقیماً بر دقت دمایی سیستم تأثیر میگذارد.

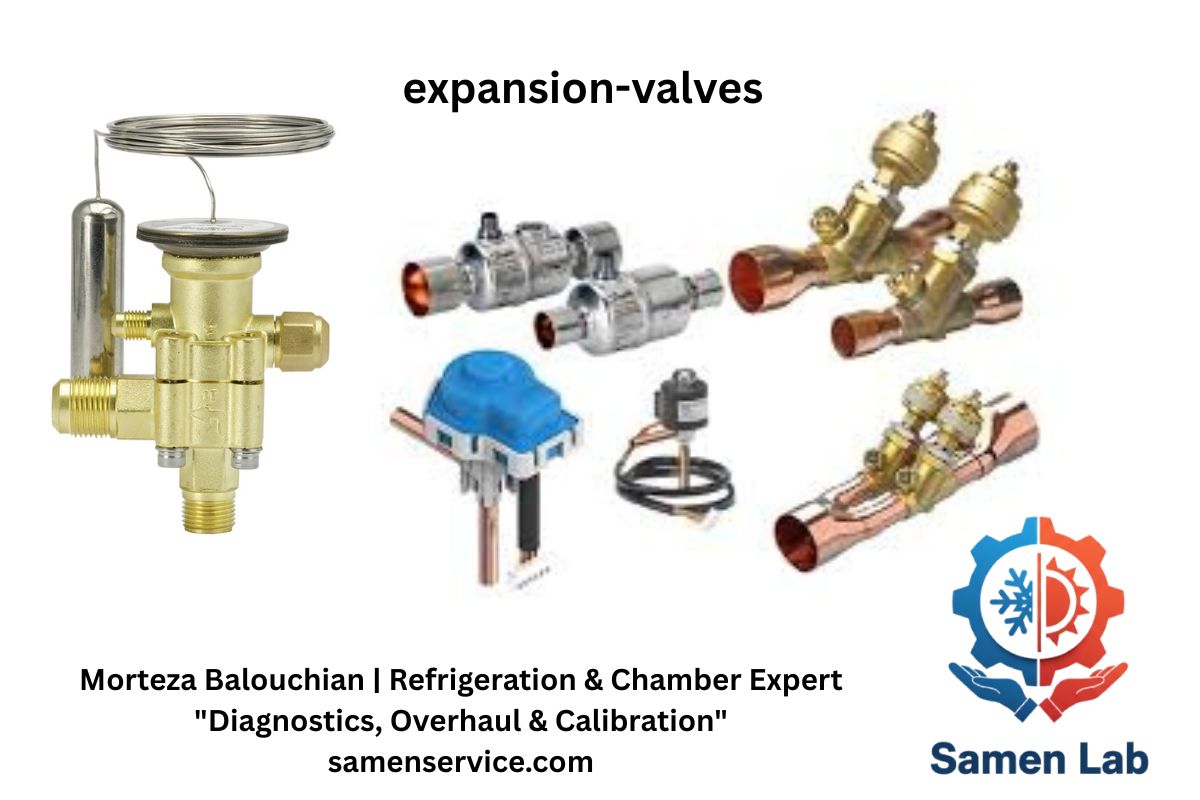

انواع کلیدی:
- TXV: مکانیکی و رایج، تنظیم Superheat از طریق بالب سنسور.
- EEV: در تجهیزات دقیق و چمبرهای رطوبت/دما برای پاسخدهی سریعتر و دقت بالاتر.
حساسیت: تنظیم نادرست آن، عامل اصلی نوسان دمایی و خرابی کمپرسور است.
🥶 سیکلهای پیشرفته: فریزر فوقسرد (ULT) و Cascade

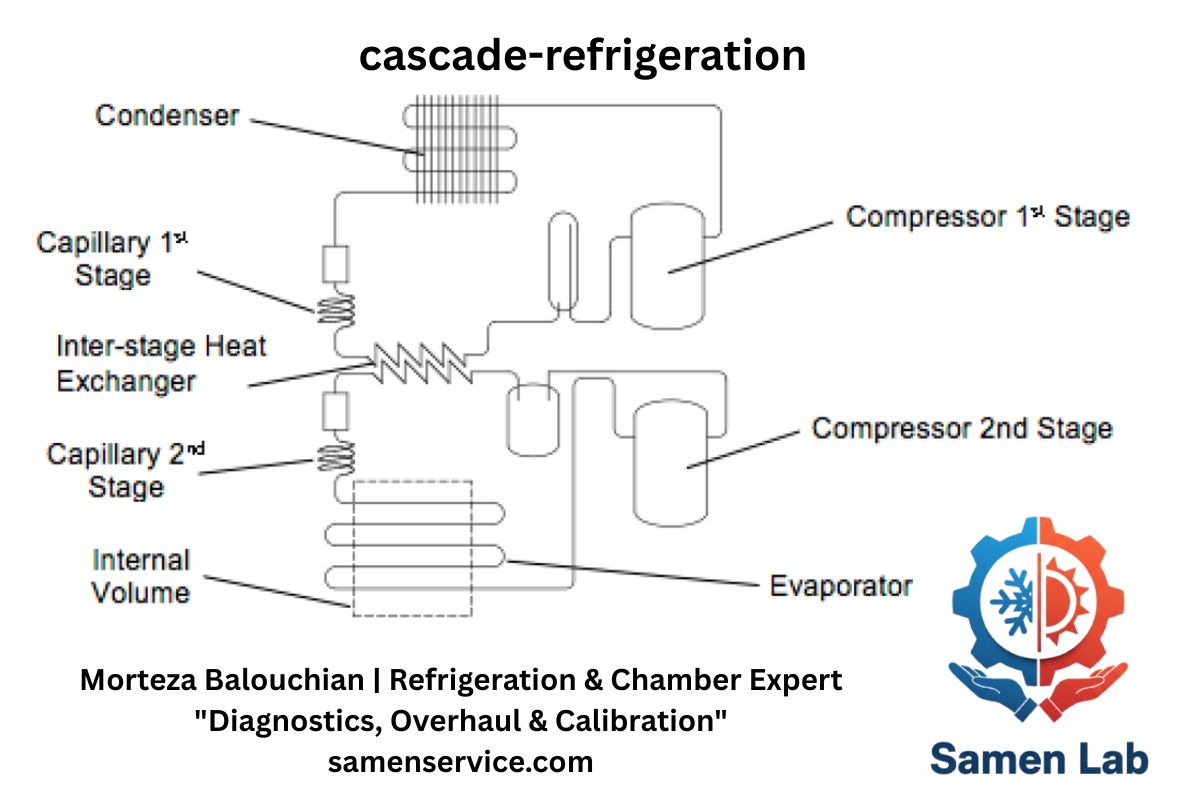

در تجهیزات با دمای بسیار پایین (مانند فریزرهای -۸۰ درجه سانتیگراد)، از سیستم تبرید Cascade (آبشاری) استفاده میشود که از دو سیکل مبرد مختلف (معمولاً R404A در سیکل بالا و R23 یا R170 در سیکل پایین) بهره میبرد.
چالش شارژ مبرد: نشت مبرد R23 یا R170 و نیاز به شارژ دقیق وزنی (به جای شارژ فشاری سنتی) از حساسترین عملیات در این سیستمها است.
تأکید بر Leak Test: به دلیل حجم کم مبرد و تأثیرپذیری شدید سیکل از کمبود آن، انجام Leak Test با گاز نیتروژن (مطابق با MIL-STD) حیاتی است.
⚙️ استانداردها و لینکهای عیبیابی عملیاتی
تخصص ما فراتر از تعمیر قطعات، به پایداری عملکرد در چارچوبهای سختگیرانه استاندارد است.
تأکید بر کالیبراسیون و انطباق (Compliance)
ISO 17025: صحت عملکرد سیکل تبرید باید از طریق سنسورهای کالیبره شده (مانند PT100) و کنترلرهای PID تأیید شود.
MIL-STD-810H: بسیاری از چمبرهای ما برای تستهای محیطی مطابق با این استاندارد طراحی شدهاند که خود نیازمند پایداری بینقص سیکل تبرید است.
عیبیابی بر اساس علائم (لینک به Cluster ۳)
| علامت مشاهده شده (جستجوی کاربران) | علت احتمالی اصلی | لینک داخلی به Post عملیاتی |
|---|---|---|
| چمبر به دمای تنظیمشده نمیرسد | کمبود مبرد، نقص در کمپرسور یا شیر انبساط | راهنمای رفع مشکل عدم رسیدن به دمای تنظیمشده |
| دستگاه نوسان دمایی بالا دارد | تنظیم نبودن Superheat یا مشکلات کنترلی | رفع نوسان دمایی بالا در چمبر |
| کمپرسور روشن میشود ولی زود خاموش میشود | فشار بالا، Low Pressure Cut-out یا نقص الکتریکی | رفع مشکل خاموش شدن سریع کمپرسور |
